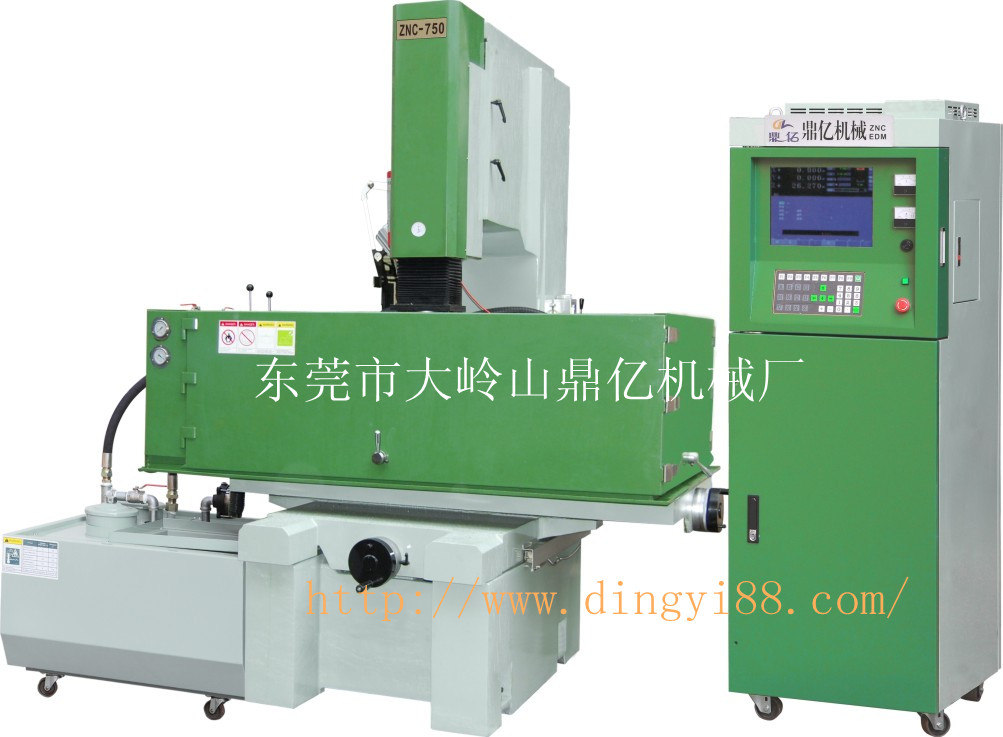

鼎億火花機操作指導書

標簽：電火花機電控箱|鼎億火花機

鼎億火花機操作指導書：

01：目的為了：增加鼎億火花機使用壽命，提高工作效率。

02：適用范圍：適用于鼎億火花機操作人員。

03：權責：火花機操作員正確使用和維護。 內容：（CR5為例）

操作步驟:

01：校百分表作業

02：首先打開鼎億電火花電控箱上的電源開關,按下尋邊開關,以免造成電極與工作物接觸時發出響聲。

03：在接到需加工的工作物時,首先要檢查工件四周和電極需碰數與加工部位是否有批蜂,如有批蜂要用砂紙或油石將其清除干凈直至表面光滑。

 04：檢查完畢無問題后,把電極鎖緊于鼎億電火花加工頭,用手輕搖確定電極安裝牢固。將電極擦拭干凈,再用校表校正電極，誤差0.01mm以內。將工件擦拭干凈,再用校表校正工件，誤差0.01mm以內。校正完成后切記上緊磁盤。

05：ZNC尋邊作業:

 A校正電極工件后,按照?qǐng)D紙來尋邊.首先切記關閉掉尋邊開關以免撞壞電極。

 B將電極與工件的碰數部位用干凈的布擦試干凈,確定沒有毛邊、批蜂.(如不作好以上工作,將會影響到尋邊的準確度,所以切不可忽視).

 C開始移動X軸手把輪,眼看電極將要接近工件后,放慢手把輪移動速度,眼視電子尺上X軸數字每遞增一次應為0.005mm,直到發出蜂鳴聲后,表示電極已碰到工件,此時要看電極與工件之間有無縫隙,如電極上有鐵粉等金屬物與工件相碰時會發出蜂鳴聲,重復兩三次碰數直到電子尺上每次的數據一樣而電極與工件間無間隙后,在發出蜂鳴聲時即按下尋邊制,再以反方是否正確，方可開始放電加工。

 06：放電機加工:

 A在放電加工之前,應先用最小電流在Z軸方向加工0.01mm-0.02mm，復查無誤后再開始加工作業。

 B設定放電參數及加工深度，并切換至放電顯示狀態。

 C在放電加工中，電極迅速發熱并產生火花，需選擇有利方式。 小工件先噴油再放電，大工件先浸油再放電。

07：在放電加工中應

注意以下問題:

A手柄上的定位螺絲要擰開,以免碰觸造成數據移動產生誤差.

B加工當中不可用手觸摸機頭,以免觸電傷人.

C調好各功能按鍵,力求達到排渣良好,加工速度快,電極消耗度低,工作效率好.

08：工作臺上不得擺放任何與放電加工無關的東西,保持機身清潔,機身外殼不能有油漬,放電加工中操作人必須地場密切監視放電情況.

09：加工完畢,應再檢查移好的數據和Z軸加工深度是否準確無誤.拆下所有物件后,再將機臺上殘?jiān)蓛?/font>.
