電火花加工的常見誤區

電火花加工是模具制造的一種重要工藝方法，尤其在注塑模制造中更是發揮著舉足輕重的作用。但是有時候工藝中存在的一些誤區往往導致模具零件的電火花加工達不到預定的精度、效率要求。

電火花加工的常見誤區- 定位方法的誤區

電火花加工的精度控制和保證在很大程度上取決于定位精度。

在通常采用的Z軸加工中，X、Y軸保證型腔位置要求，Z軸保證所加工型腔的深度要求。

實現電火花加工定位的方法有多種，利用電極與工件進行接觸感知的定位方法。

這種定位方法相對簡單，是操作人員非常熟悉的。

可以發現，如果電火花加工的精度要求很高，定位誤差要求不能大于0.01mm，像在塑膠模的哈夫滑塊、上下模仁的對合、插穿部位等的加工，這些情況下使用上述方法將會有很大的難度，難以保證穩定的定位精度，因定位超差導致零件反復修理、報廢的情況時有發生。操作者往往埋怨機床的感知性能不好或者定位精度不高。

其實目前的電火花加工機床在位移方面的精度是相當高的，出現定位不準的情況就是在選用定位的方法上存在誤區。

利用電極與工件進行直接碰邊，因?yàn)榻佑|面積較大，電極或工件上的毛刺、存在的細微雜物，電極及工件的平面度、平行度、垂直度等因素影響定位精度，即使工件和電極擦得很干凈也難以保證0.01mm的定位精度。

對于工件（電極）異形或電極過大（過小）及精度要求相當高的加工來說，有且只有采用間接定位方法，即利用分中球進行間接定位，這種定位方法由于采用的是點接觸，可在最大范圍內消除誤差。

基準球間接定位

使用分中球進行定位的優勢：

1 不但容易保證精度，而且在工件形狀復雜的情況下，能方便地實現分中；

2 電極對分中球找中心的過程避免了電極作較大行程的移動，節省了操作時間；

3 對于多個工件加工的情況，不需要利用電極多次分中，只要對分中球分一次中即可，節省了大量的操作時間，多電極加工中優勢尤為明顯。

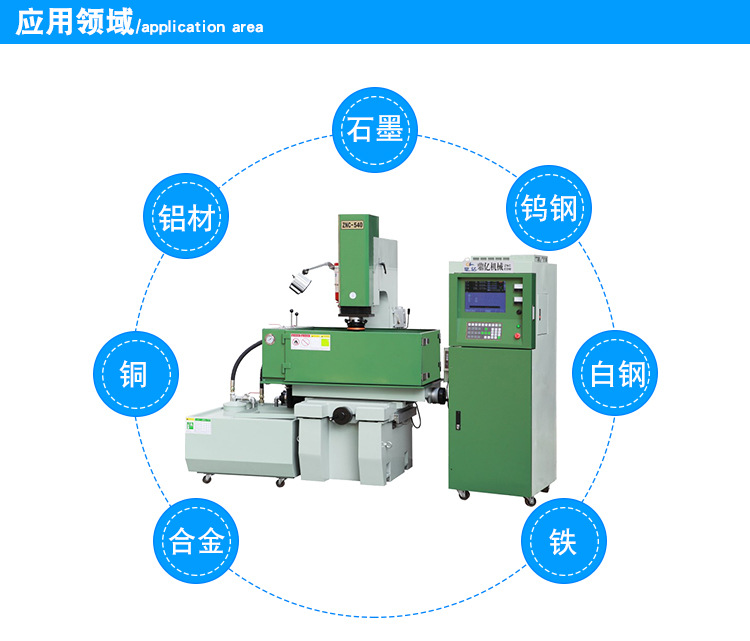

東莞鼎拓機械科技有限公司專注于高精密精雕機設備的研發、生產、銷售及服務為一體有多項研發實用專利的高新技術企業，鼎拓產品有火花機、鏡面火花機、牛頭火花機、精雕機、CNC精雕機、銅公精雕機等。
