東莞精雕機手動窗口如何使用

標簽：東莞精雕機|雙頭精雕機

        東莞精雕機手動窗口為用戶以手動方式操縱機床提供一個交互式的操作環境，由于手動窗口位于主窗口的功能窗口區，用戶需要在幾個窗口之間切換，激活手動窗口的方法：

        1、菜單方式

        選擇“窗口(W)|顯示手動窗口(M)” 。

        2、快捷鍵方式

        按“Ctrl+2”鍵，激活該窗口。

        在窗口的手動按鈕區包含六個手動按鈕，分別對應Ｘ、Ｙ、Ｚ軸的正負方向。手動操作機床有兩種方式：連續點動方式和增量步進方式，下面分別介紹：

        1、連續點動方式

        連續點動方式，當手動窗口為當前活動窗口時，按住小鍵盤上對應的數字鍵。當鍵處于按下狀態時，機床動作；松開按鍵時，機床停止動作。操作時需要注意的是：手動窗口必須為當前活動窗口。這可以通過手動窗口標題欄的顏色看出。手動功能激活時不考慮數字鎖的狀態。在執行點動動作時，跟蹤窗口以G00指令的顏色顯示跟蹤軌跡。

        2、增量步進方式

        與手動方式類似，增量步進方式（簡稱增量方式、或者步進方式）是另一種手動操作機床模式。與連續點動方式不同的是，增量步進方式可以精確地控制機床運動軸的進給距離。用戶可以通過交互界面用鼠標和鍵盤執行增量進給操作，也可以通過手動操作面板或者操作盒執行此操作。每觸發一下手動按鈕，對應軸運動給定的步長。在使用該方式操作機之前，必須設定合適的步長，通過修改點動步長，設定每次點動進給的距離。

        鼠標方式

        直接用鼠標點擊合適的步長按鈕。用鼠標左鍵單擊按鈕，按鈕被觸發一次。

        操作時需要注意避免把Z方向的點動步長設置過大，以免由于誤操作而損壞機床。在設置了合適的步長之后，就可以通過鍵盤、鼠標或者手動控制面板的按鈕操作機床了。由于系統每次執行點動指令需要一定的時間，所以，點擊過于頻繁會導致系統提示：“設備忙，當前操作無效”的出錯信息。

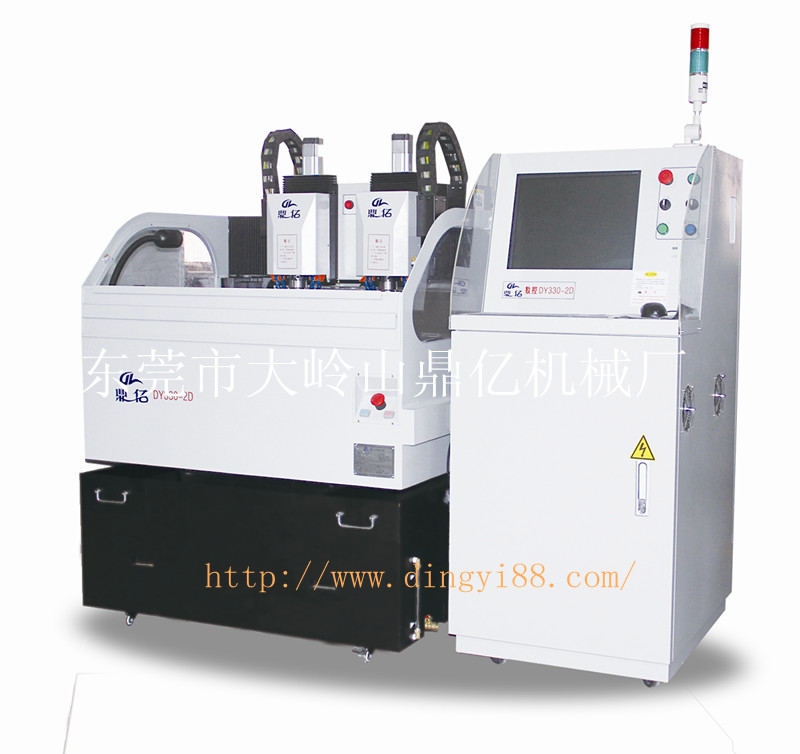

        雙頭精雕機鍵盤方式

        當點動窗口為當前活動窗口時，通過方向鍵增減點動步長，可以注意到點動步長按鈕的變化。當手動窗口為當前活動窗口時，按一下按鈕對應的數字，按鈕被觸發一次。按一下空格鍵，觸發當前擁有輸入焦點的按鈕。再次強調，當前活動窗口是系統中一個重要的概念，只有該窗口為當前活動窗口，這些對應的鍵盤動作才有效。當前哪個窗口是活動窗口，可以通過窗口標題欄的顏色分辨。

        增加/較少深度

        使用小鍵盤上的+/-鍵配合數字鍵可以快速增加和減少深度。
